SUS316L kelluva pallo

SUS316L Floating Ball-45*180Tämä tuote on samanlainen kuin edellinen 50 * 210 tasomittari, pienemmällä koossa ja kiillotetulla viimeistelyllä. Painetta valmistetaan myös asiakkaan vaatimusten mukaan ja ulkonäkö on kauniimpi. Uimuripallon paineenkestävyyden lisäämiseksi vanhan pintamittarin kellukepallon pallon rungossa on rengasvahvistus. Itse asiassa on väärin, että pallon rungossa on rengasvahvistus. Rengasvahvistuksen käyttäminen ei lisää painetta, vaan sen sijaan helpottaa uimuripallon uppoamista rengasvahvikkeelle liiallisesta paineesta johtuen, jolloin se ei pysty toimimaan paremmin. Integroidun käsittelyn jälkeen vahvistimme pallon rungon sisäpuolta, jotta se olisi paineenkestävämpi ja esteettisempi.

Tuotantolaitteet:

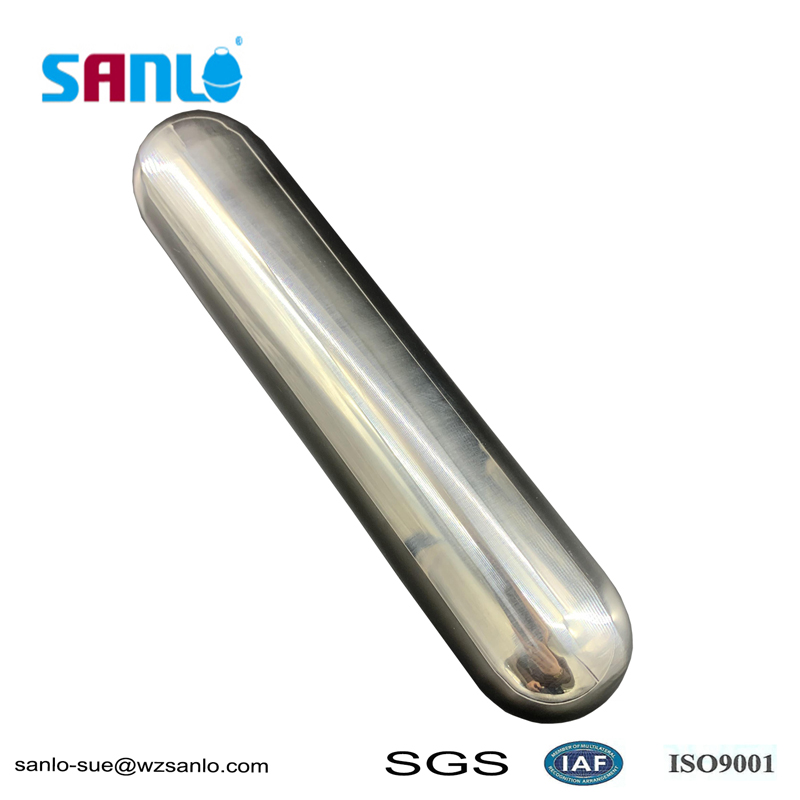

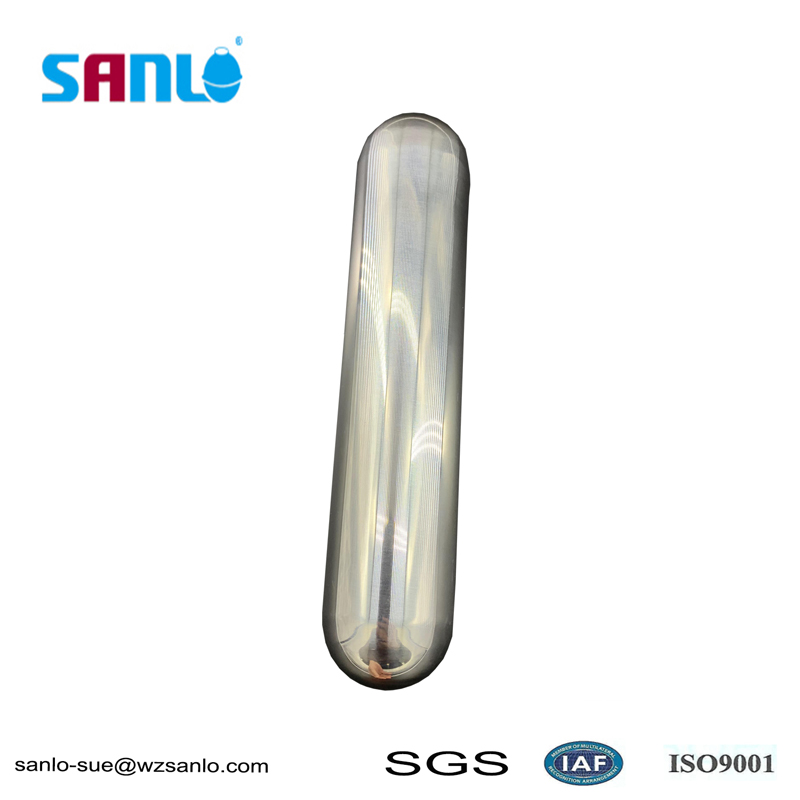

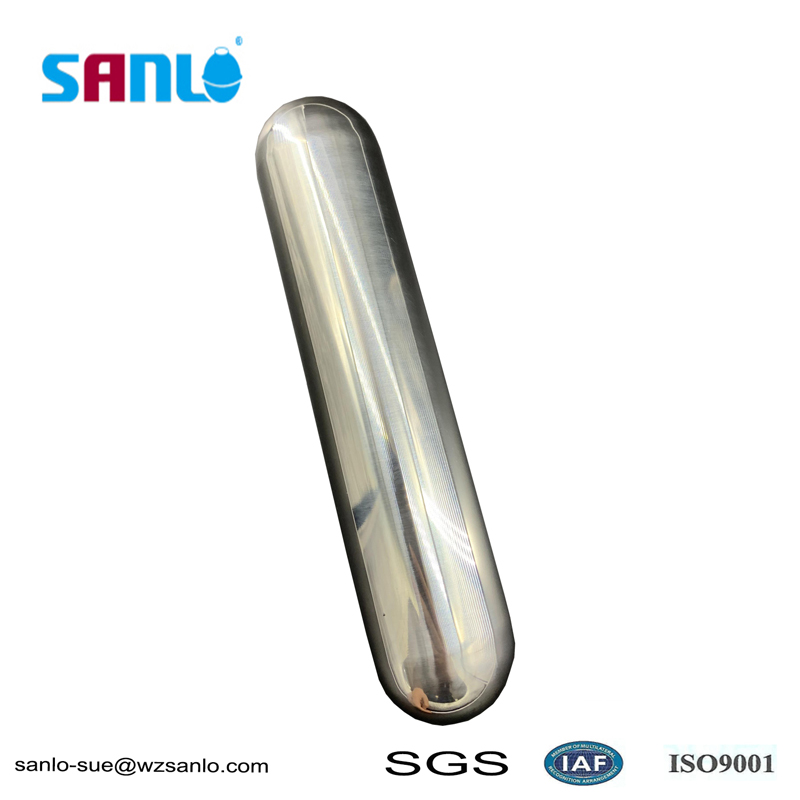

Fyysiset kuvat:

SUS316L kelluvan pallon 45*180 ominaisuus ja sovellus

SUS316L Floating Ball-45*180 se toimii tasokytkimessä / tasomittarissa / tasomittarissa magneettisessa läpässä. Se auttaa nestetasomittaria saavuttamaan vedenpinnan säätötasapainon. Kun magneettinen levitaatiopallo kelluu ylös ja alas putkilinjaa pitkin nesteen pinnan muuttuessa, levitaatiopallon sisällä oleva magneettinen teräs vetää puoleensa ruokoputkea anturin vastaavaan kohtaan aiheuttaen muutoksen putkilinjan kokonaisresistanssissa (tai -jännitteessä) anturi. Sitten lähetin muuntaa muuttuneen resistanssin (tai jännitteen) signaalin 4-20 mA virtasignaalin ulostuloksi. XMT-sarjan digitaalinen ohjauslaite (tai DSB-tyyppinen optinen pylväs-digitaalinen näyttölaite) voidaan valita mittaamaan nestetaso etänä, ja ylä- ja alarajahälytykset voidaan asettaa näyttölaitteeseen nestetason asennon ohjaamiseksi. Vaihtoehtoisesti muut säätimet voivat muodostaa nestetason vakioarvon säätöjärjestelmän nestetason jatkuvan PID-säädön saavuttamiseksi.

Kelluntatason mittarin periaate, ominaisuudet ja käyttö

1. Kelluntatason mittari

Kelluntatason mittarin rakenne on suunniteltu ja valmistettu pääosin kelluvuuden ja staattisen magneettikentän periaatteiden pohjalta. Kelluvan pallon sijaintiin magneetilla mitattavassa väliaineessa vaikuttaa kelluvuus ja nestepinnan muutos johtaa magneettisen kellun asennon muutokseen. Kelluvan pallon magneetti ja anturi (magneettinen jousikytkin) muuttavat piiriin sarjaan kytkettyjen komponenttien (kuten kiinteän vastuksen) määrää, mikä muuttaa instrumenttipiirijärjestelmän sähköistä määrää. Toisin sanoen magneettisen kellun asennon muutos aiheuttaa muutoksen sähköisessä suuressa. Heijasta nestetaso säiliön sisällä mittaamalla sähkösuureiden muutoksia.

Kelluntapinnan mittarit soveltuvat lähes nestetason mittaamiseen ja ohjaukseen erilaisissa teollisuusautomaatioprosessien ohjauksessa, ja niitä käytetään laajalti nestetason mittaamiseen, ohjaukseen ja tarkastukseen sellaisilla aloilla kuin öljynjalostus, elintarvikejalostus, kemianteollisuus, vedenkäsittely, lääketeollisuus, teho. , paperinvalmistus, metallurgia, laivat ja kattilat. Uimurimittareiden laaja käyttö on erottamaton niiden seuraavista ominaisuuksista:

(1) Tuotteella on vakaa suorituskyky ja pitkä käyttöikä.

(2) Yksinkertainen rakenne, helppo asentaa, käyttää ja huoltaa.
