Abstrakti:Tarkka nestepinnan tunnistus korkeapaineisissa, syövyttävissä tai korkeissa lämpötiloissa teollisuusympäristöissä vaatii komponentteja, jotka säilyttävät mittavakauden ja tasaisen kelluvuuden. Tässä artikkelissa tarkastellaan magneettisilla läppämittareihin suunnitellun titaanipohjaisen kelluntapallon teknisiä periaatteita, materiaalien etuja ja järjestelmäintegraationäkökohtia. Keskustelu kattaa paineen stabiilisuuden, korroosionkestävyyden ja vertailun tavanomaisiin materiaaleihin verrattuna, tarjoten teknisiä näkemyksiä insinööreille ja hankintaasiantuntijoille.
1. Tekniikan ydinhaaste korkeapainetason mittauksessa
Tarkka nestepinnan mittaus teollisuusympäristöissä on valtava tekninen haaste, joka voimistuu käyttöpaineiden noustessa. Perinteisten kelluntapohjaisten tasoanturien on usein vaikea ylläpitää luotettavaa suorituskykyä yli 10 MPa:n paineissa, joissa materiaalin muodonmuutos, kelluvuuden siirtymät ja mekaaninen kuluminen voivat vaarantaa mittauksen eheyden. The50,8 * 200 Ti Float Ball korkeammalla paineellaVastaa suoraan näihin haasteisiin edistyneen materiaalivalinnan ja tarkkuusvalmistuksen yhdistelmällä.
Kun kelluva pallo toimii paineistetussa astiassa, useita fyysisiä ilmiöitä on hallittava huolellisesti. Kellun pintaan kohdistuva hydrostaattinen paine kasvaa suhteessa syvyyteen ja järjestelmän paineeseen, mikä saattaa aiheuttaa mittamuutoksia, jotka muuttavat uimurin siirtymäominaisuuksia. Lisäksi prosessinesteen tiheys voi vaihdella lämpötilan ja paineen mukaan, mikä vaikuttaa kellukkeen kokemaan kelluvaan voimaan. Nämä tekijät määräävät yhdessä tasomittausten tarkkuuden ja toistettavuuden.
Pintamittarijärjestelmiä suunnittelevien insinöörien on siksi otettava huomioon paitsi nimellinen käyttöpaine, myös kaikki paineenvaihtelut, lämpötilavaihtelut ja nesteen ominaisuuksien muutokset, joita esiintyy normaalin käytön aikana. Kellukkeen kyky säilyttää geometrinen profiilinsa näissä vaihtelevissa olosuhteissa on ensiarvoisen tärkeää tasaisen mittaustuloksen kannalta.
Paineen vakaus
Säilyttää mittatarkkuuden jatkuvassa korkeapainekäytössä, mikä estää muodonmuutoksia, jotka voivat vääristää tasolukemia.
Lämpötilan sieto
Sillä on minimaalinen lämpölaajeneminen, mikä säilyttää kelluvuusominaisuudet laajoilla lämpötila-alueilla, jotka ovat yleisiä prosessiteollisuudessa.
Syklinen kestävyys
Kestää toistuvien painejaksojen aiheuttamaa väsymystä, pidentää käyttöikää ja vähentää huoltotiheyttä vaativissa sovelluksissa.
Mittauksen johdonmukaisuus
Tarjoaa toistettavia siirtymävasteita, mikä mahdollistaa tarkan tason ilmaisun, johon käyttäjät voivat luottaa kriittisen prosessin ohjauksessa.
2. Titaani strategisena materiaalina kelluvien pallojen rakentamiseen
Titaanin valinta ensisijaiseksi materiaaliksi50,8 * 200 Ti Float Ball korkeammalla paineellaon juurtunut metallin poikkeukselliseen mekaanisten ja kemiallisten ominaisuuksien yhdistelmään. Titaanin lujuus-painosuhde ylittää useimmat tekniset metalliseokset, joten se on ihanteellinen ehdokas komponenteille, joiden on säilyttävä kevyinä ja kestettävä suuria ulkoisia paineita.
Yksi titaanin merkittävimmistä eduista tässä sovelluksessa on sen erinomainen korroosionkestävyys. Toisin kuin ruostumaton teräs, joka voi kärsiä piste- ja rakokorroosiosta kloridipitoisissa ympäristöissä, titaani muodostaa vakaan, itsestään paranevan oksidikerroksen, joka suojaa alla olevaa metallia aggressiivisilta kemiallisilta hyökkäyksiltä. Tämä ominaisuus on erityisen arvokas sovelluksissa, joissa käytetään merivettä, suolavettä tai happamia prosessivirtoja, joissa muut materiaalit hajoavat nopeasti.
Lisäksi titaanin lämpölaajenemiskerroin on huomattavasti pienempi kuin monien vaihtoehtoisten materiaalien. Tämä ominaisuus varmistaa, että kellun mitat pysyvät vakaina lämpötilan vaihteluiden aikana, mikä estää siirtymätilavuuden muutokset, jotka voivat aiheuttaa mittausvirheitä. Materiaalin ei-magneettinen luonne eliminoi myös häiriöt monissa tasomittarimalleissa käytettyjen magneettisten kytkentäjärjestelmien kanssa, mikä varmistaa luotettavan signaalin siirron kellukkeesta ulkoiseen ilmaisimeen.
- Erinomainen korroosionkestävyys aggressiivisissa kemiallisissa ympäristöissä, mukaan lukien kloridit ja hapot
- Korkea lujuus-painosuhde mahdollistaa vankan rakenteen ilman liiallista massaa
- Matala lämpölaajenemiskerroin varmistaa mittavakauden kaikissa lämpötila-alueilla
- Ei-magneettiset ominaisuudet, jotka estävät häiriöitä magneettisissa tasomittarijärjestelmissä
- Erinomainen väsymiskestävyys, joka tukee pitkäaikaista syklistä toimintaa ilman hajoamista
3. Tarkkuusmitat ja kelluvuusominaisuudet

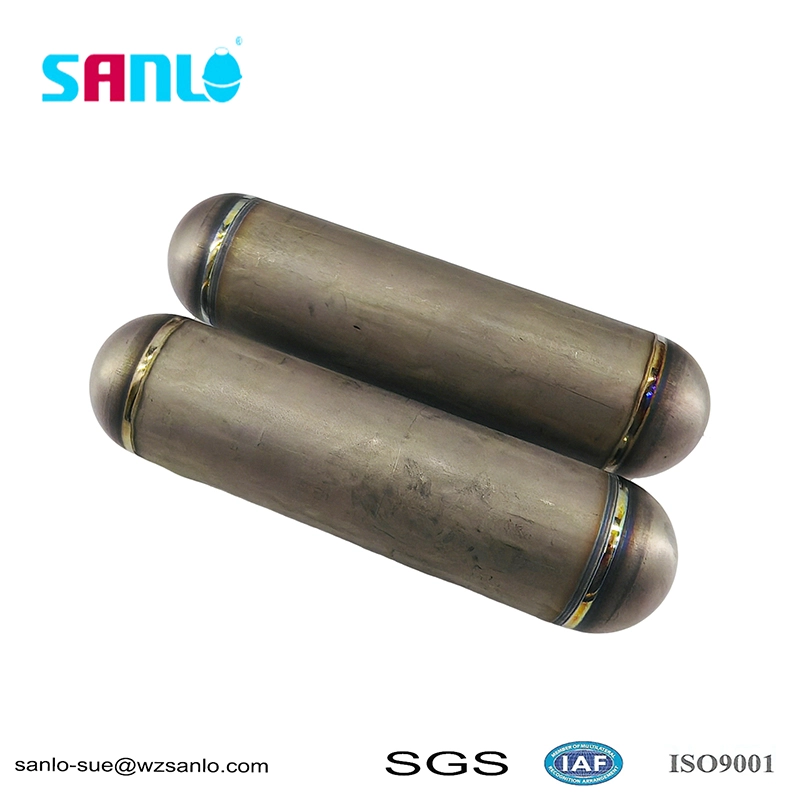

Korkeammalla paineella varustetun 50,8*200 Ti Float Ballin numeerinen nimitys välittää tarkat mittatiedot, jotka vaikuttavat suoraan sen suorituskykyominaisuuksiin. 50,8 mm:n halkaisija ja 200 mm:n pituus edustavat huolellisesti laskettuja mittasuhteita, jotka optimoivat kellukkeen siirtymätilavuuden säilyttäen samalla yhteensopivuuden vakiomittojen kanssa.
Kelluvuus, ylöspäin suuntautuva voima, jonka avulla uimuri pystyy seuraamaan nestetason muutoksia, määräytyy kellukkeen vedenalaisen osan syrjäyttämän nesteen tilavuuden mukaan. Sylinterimäisessä kellukkeessa, jossa on puolipallon tai elliptiset päät, kokonaissyrjäytystilavuus on uimurin kokonaismittojen ja prosessinesteen tiheyden funktio. 50.8*200 konfiguraatio tarjoaa siirtymätilavuuden, joka tuottaa riittävän kelluvan voiman voittamaan kellun painon samalla kun se on herkkä suhteellisen pienille tason muutoksille.
Korkeapainesovelluksissa prosessinesteen tiheys tyypillisesti kasvaa paineen myötä, mikä puolestaan lisää kellukkeeseen vaikuttavaa kelluvaa voimaa. Tämä ilmiö on otettava huomioon järjestelmän kalibroinnin aikana, jotta varmistetaan tarkka tason näyttö koko painealueella. Valmistusprosessi varmistaa tiukat mittatoleranssit, joten jokaisella yksiköllä on tasaiset kelluvuusominaisuudet, jotka mahdollistavat ennustettavan järjestelmän käyttäytymisen.
| Parametri | Erittely | Suorituskykyvaikutus |
|---|---|---|
| Halkaisija | 50,8 mm (2,0 tuumaa) | Yhteensopiva standardikammiokokojen kanssa |
| Pituus | 200 mm (7,87 tuumaa) | Tarjoaa optimaalisen siirtymätilavuuden |
| Materiaali | Titaani (luokka 2 / luokka 5) | Korroosionkestävyys ja lujuus |
| Seinän paksuus | Suunniteltu paineluokitusta varten | Rakenteellinen eheys korkeassa paineessa |
| Pintakäsittely | Tarkkuuskoneistettu | Tasainen kelluvuus ja pienempi kitka |
| Käyttöpaine | Jopa 20 MPa (muokattavissa) | Soveltuu korkeapaineisiin prosesseihin |
4. Toiminnalliset edut magneettiläppämittausjärjestelmissä
Magneettiset läppämittausmittarit edustavat yhtä teollisissa sovelluksissa käytetyimmistä pinnanmittaustekniikoista, jotka tarjoavat luotettavan, visuaalisen nestetason ilmaisemisen ilman, että mittauspisteessä tarvitaan sähkövirtaa. The50,8 * 200 Ti Float Ball korkeammalla paineellatoimii anturielementtinä näissä järjestelmissä muuttaen nestepinnan muutokset mekaaniseksi liikkeeksi, joka välittyy magneettisen kytkennän kautta ulkoiseen ilmaisimeen.
Kellun magneettijärjestelmä koostuu tyypillisesti kestomagneeteista, jotka on upotettu kellukkeen runkoon tai kiinnitetty kellukkeen mukana liikkuvaan magneettiholkkiin. Kun nestepinta nousee tai laskee, uimuri liikkuu pystysuunnassa mittakammiossa, ja sen synnyttämä magneettikenttä aktivoi ulkoiset magneettiläpät tai jatkuvan ilmaisimen. Tämän järjestelmän tarkkuus riippuu kriittisesti kellukkeen kyvystä seurata pinnankorkeusmuutoksia tarkasti ja ilman tarttumista tai sitoutumista.
Useat toiminnalliset edut erottavat titaanikellukkeen tässä sovelluksessa. Ensinnäkin materiaalin sileä pintakäsittely ja korroosionkestävyys estävät saostumien tai hilseilyn kertymisen, jotka voivat estää kelluntaliikkeen. Toiseksi kellukkeen tasainen kelluvuus varmistaa, että se reagoi tason muutoksiin minimaalisella hystereesillä, mikä tarjoaa tarkan seurannan sekä nousevan että laskevan pinnan olosuhteissa. Kolmanneksi kellukkeen mekaaninen kestävyys mahdollistaa sen, että se kestää nopeiden tasonmuutosten tai prosessihäiriöiden aikana esiintyviä hydraulisia voimia.
- Luotettava magneettinen kytkentä voimansiirto tarkkaan ulkoiseen näyttöön
- Minimaalinen kitka ja kuluminen pidentävät käyttöikää
- Johdonmukainen reagointi tason muutoksiin koko toiminta-alueella
- Yhteensopiva erilaisten magneettiläpän ilmaisinmalleihin
- Pienemmät huoltovaatimukset verrattuna vaihtoehtoisiin kellumamateriaaleihin
5. Vertaileva analyysi: titaani vs. ruostumaton teräs ja polymeeri kellukkeet
Valittaessa kelluvaa palloa korkeapainetason mittaussovelluksiin, insinöörit arvioivat yleensä useita materiaalivaihtoehtoja, joista jokaisella on omat edut ja rajoitukset. Titaaninen kellukepallo on erityisen suorituskykyinen, joten se on ensisijainen valinta moniin vaativiin sovelluksiin, erityisesti niihin, joissa käytetään syövyttäviä aineita tai äärimmäisiä käyttöolosuhteita.
Vaikka ruostumattomasta teräksestä valmistetut kellukkeet ovat laajalti käytettyjä ja kustannustehokkaita, ne kohtaavat rajoituksia erittäin syövyttävissä ympäristöissä. Kloridin aiheuttamat jännityskorroosiohalkeilut ja pistesyöpymät voivat vaarantaa ruostumattomasta teräksestä valmistettujen kellukkeiden eheyden, erityisesti korkeissa lämpötiloissa. Lisäksi ruostumattoman teräksen suurempi tiheys vaatii suurempia kelluntatilavuuksia saman kelluvan voiman saavuttamiseksi, mikä saattaa rajoittaa yhteensopivuutta rajoitetun tilan mittakammioiden kanssa.
Polymeerikellukkeet, kuten PTFE:stä tai PEEK:stä valmistetut, tarjoavat erinomaisen kemikaalinkestävyyden ja kevyen rakenteen. Niiden mekaaninen lujuus ja mittapysyvyys korkeissa lämpötiloissa ja paineissa ovat kuitenkin yleensä huonompia kuin metalliset vaihtoehdot. Polymeerikellukkeet voivat myös imeä prosessinesteitä ajan myötä, mikä muuttaa niiden kelluvuusominaisuuksia ja vaarantaa mittaustarkkuuden.
Titaani kellukkeet yhdistävät korkealuokkaisten polymeerien korroosionkestävyyden metallien mekaaniseen lujuuteen ja mittapysyvyyteen. Materiaalin alhainen tiheys mahdollistaa kompaktit kellukkeet, jotka sopivat vakiomittaisiin kammioihin ja tarjoavat riittävän kelluvuuden luotettavaan tason seurantaan. Sovelluksissa, joissa käytetään merivettä, suolavettä, klooria tai happamia prosessivirtoja, titaani tarjoaa suojan, jota ruostumaton teräs ei voi verrata.
Titaani
Poikkeuksellinen korroosionkestävyys, korkea lujuus-painosuhde, ei-magneettiset, vakaat mitat, ihanteellinen aggressiivisille väliaineille ja korkealle paineelle.
Ruostumaton teräs
Kustannustehokas, hyvä yleinen korroosionkestävyys, suurempi tiheys vaatii suuremman tilavuuden, herkkä kloridihyökkäykselle.
Polymeeri (PTFE/PEEK)
Erinomainen kemiallinen kestävyys, kevyt, pienempi mekaaninen lujuus, mahdollisuus nesteen imeytymiseen ja mittamuutoksiin.
6. Usein kysyttyjä kysymyksiä korkeapaineisista kelluntapalloista
Vakiorakenne on mitoitettu käyttöpaineille 20 MPa (noin 2900 psi) asti. Räätälöidyt kokoonpanot voivat kestää korkeampia paineita erityisten sovellusvaatimusten perusteella, ja seinän paksuutta ja materiaalilaatua voidaan säätää.
Titaanilla on alhainen lämpölaajenemiskerroin, mikä tarkoittaa, että lämpötilavaihteluista johtuvat mittamuutokset ovat minimaalisia. Tämä vakaus varmistaa, että kelluvuusominaisuudet pysyvät yhtenäisinä koko käyttölämpötila-alueella, tyypillisesti -40 °C - 200 °C vakiomalleissa. Kohonneet lämpötilat saattavat edellyttää materiaalilaadun valintaa mekaanisten ominaisuuksien säilyttämiseksi.
Kyllä. Titaaninen kelluke on erityisesti suunniteltu käytettäväksi magneettisissa läppätasomittarijärjestelmissä. Titaanin ei-magneettiset ominaisuudet eliminoivat häiriöt magneettikytkimessä, kun taas uimuri voidaan varustaa integroiduilla magneeteilla tai magneettiholkilla ulkoisen ilmaisimen aktivoimiseksi.
Titaanin poikkeuksellisen korroosionkestävyyden ja mekaanisen kestävyyden ansiosta huoltovaatimukset ovat minimaaliset. Pintakerrostumien tai mekaanisten vaurioiden määräaikainen tarkastus on suositeltavaa, erityisesti sovelluksissa, joissa käytetään korkean kiintoainepitoisuuden omaavia prosessinesteitä. Kellun sileä pinta tyypillisesti kestää likaantumista, mikä vähentää puhdistustarvetta muihin materiaaleihin verrattuna.
Vaikka ruostumattomasta teräksestä valmistetut kellukkeet ovat yleensä taloudellisempia, titaanikelluke tarjoaa erinomaisen korroosionkestävyyden erityisesti kloridi- ja happamissa ympäristöissä. Titaanin pienempi tiheys mahdollistaa myös kompaktimman kelluntarakenteen, ja materiaalin ei-magneettiset ominaisuudet takaavat optimaalisen yhteensopivuuden magneettisten pinnanmittausjärjestelmien kanssa.
Sovellukset kattavat useita toimialoja, mukaan lukien kemian jalostus, öljyn ja kaasun tuotanto, offshore-alustat, sähköntuotanto, vedenkäsittely ja lääkevalmistus. Mikä tahansa prosessi, joka vaatii tarkkaa nestetason mittausta syövyttävässä tai korkeapaineisessa ympäristössä, voi hyötyä tämän titaanikellukkeen suorituskykyominaisuuksista.
Asiantunteva opastus oikean kelluntapallon valitsemiseen sovellustarpeisiisi,Sanlotarjoaa kattavan teknisen tuen ja suunnittelukonsultoinnin.
