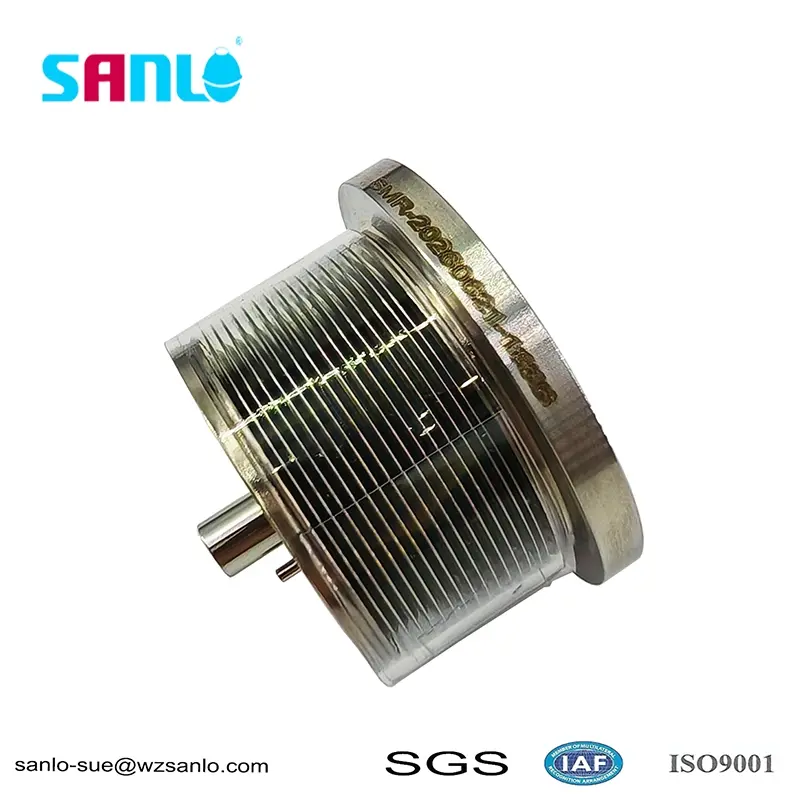

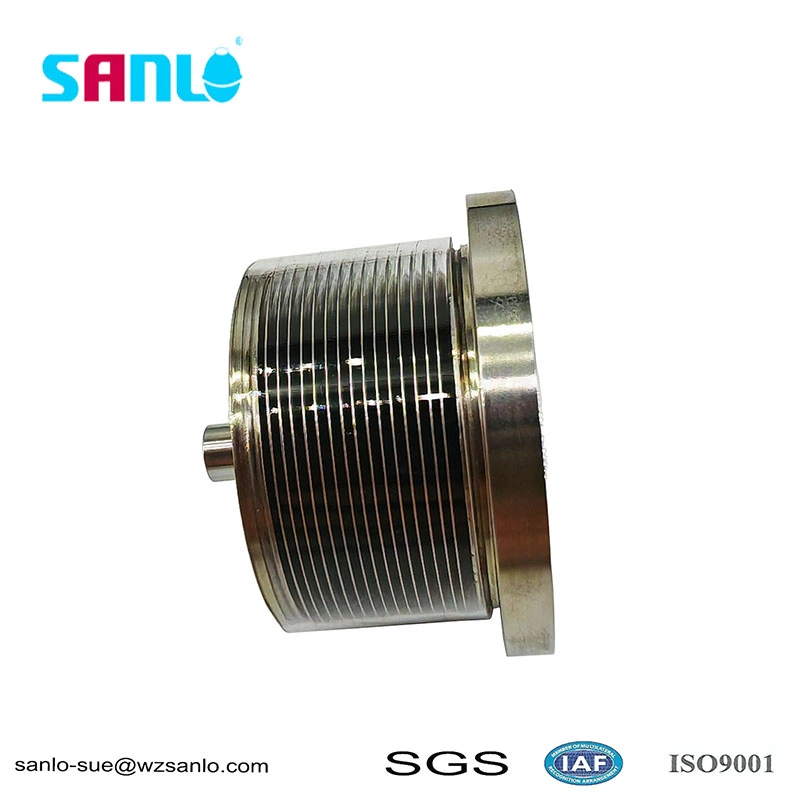

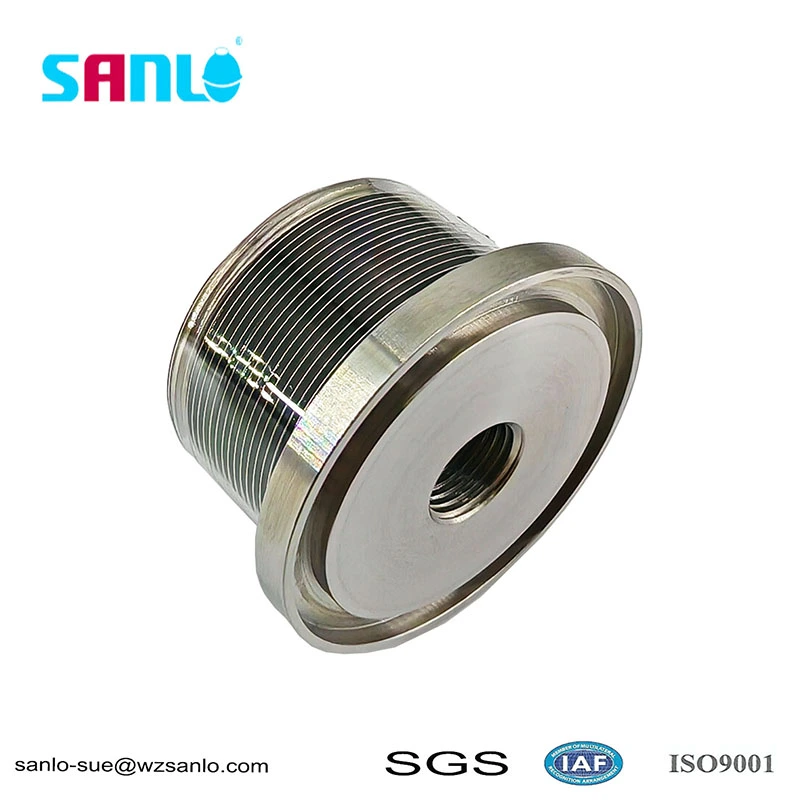

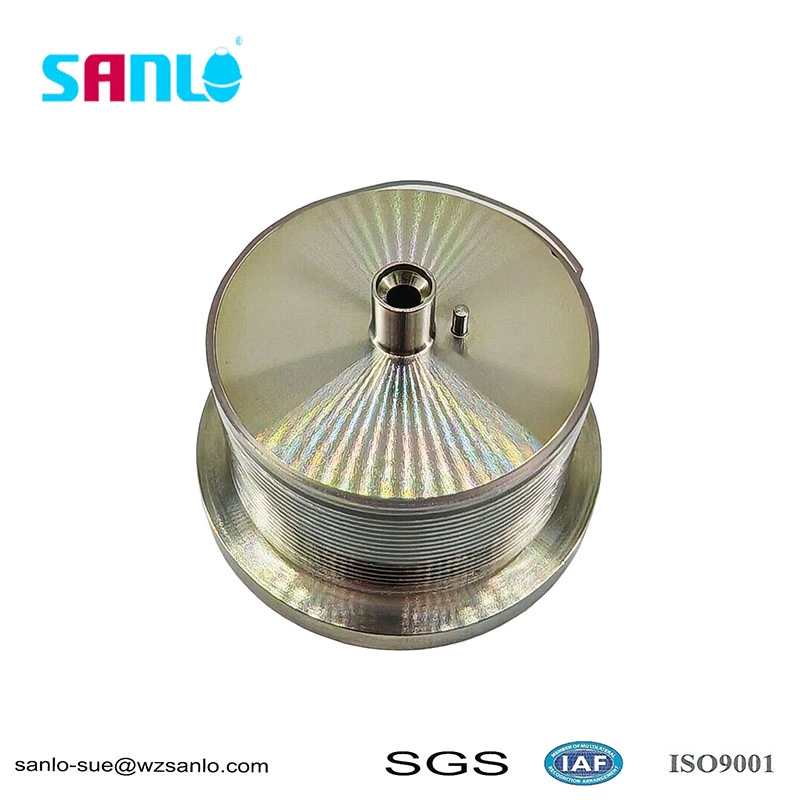

SUS316L Metallityhjiöhitsattu aallotettu putki 37-19

SUS316L Metallityhjiöhitsatun aallotetun putken 37-19 esittely

Kokonaisrakenne ja tuotantoprosessi

Koko tuote koostuu 8-aaltoreunahitsatusta aaltopahviputkesta ja tarkkuuskoneistetusta asennusalustasta, jotka kaikki on suunniteltu 316 ruostumattoman teräksen integraatiolla.

1. Aallotetun putken käsittelytekniikka

Ultraohut ruostumattomasta teräksestä valmistetun levyn laserreunahitsausmuovausprosessin ansiosta tarkka reunatiivistyshitsaus suoritetaan kerros kerrokselta, jolloin muodostuu 8 yhtenäistä aaltoilusarjaa. Sisä- ja ulkohalkaisijamitat ovat tiukasti valvottuja, ja aaltoilurypyt ovat tasaisia ​​ilman virtuaalista hitsausta tai hitsauksen puuttumista. Perinteisistä hydraulisesti muotoilluista aaltopahviputkista poiketen reunahitsausrakenteessa on tasainen seinämän paksuus, vahvempi laajenemis- ja supistumiskonsistenssi ja nollatiiviys.

2. Tarkkuustyöstötekniikka pohjalle

Laipan pohja ja kohdistustappi ovat kaikki CNC-tarkkuuskoneistettuja, ja aukon ja tapin halkaisijatoleransseja ohjataan mikrometritasolla. Asennusfilee ja sovitusrako käsitellään tiukasti piirustusstandardien mukaisesti. Aallotettu putki ja pohja voidaan koota saumattomasti ilman ylimääräisiä tiivistemuutoksia. Kokoamisen jälkeen yleinen koaksiaalisuus on korkea, eikä poikkeamia tai juuttumista tapahdu.

3. Täydellinen integroitu suunnittelu

Aallotettu putki ja pohja ovat räätälöityjä osia, jotka voidaan koota valmiiksi ennen tehtaalta lähtöä. Integroitu tiivistysrakenne eliminoi asiakkaiden tarpeen suorittaa toissijaisia ​​hitsaus- ja modifiointiprosesseja. Massatuotannossa käytetään standardoituja piirustuksia, joissa on yhtenäiset eräkoot ja vahva vaihdettavuus.

Reunahitsattujen aaltopahviputkien erinomainen elastisuus ja tiivistyskyky

8-aaltoinen kompakti rakenne tarjoaa riittävän laajenemisen ja supistumisen kompensoinnin kapeassa asennustilassa, mikä voi kompensoida laitteiden lämpölaajenemisesta ja -supistumisesta, mekaanisesta tärinästä ja asennusvirheestä aiheutuvaa rasitusta, ja sillä on hyvä iskunvaimennus ja puskurointi. Täysin hitsattu tiivistetty rakenne eristää täysin kaasun ja nestemäisen väliaineen ilman vuotoa ja on tarkkuusinstrumenttien sydämen tiivistävä elastinen komponentti.

Tarkkuustyöstöalusta, korkea kokoonpanotarkkuus

Pohjan asemointitapin ja laipan reiän mittojen standardointi, tapin reiän tarkka sovitus, tiukka sovitus asennuksen jälkeen, minimaalinen välys ja aallotetun putken kallistuminen tai epäkeskisyys käytön aikana, mikä vähentää huomattavasti väsymishäviötä ja parantaa tuotteen yleistä käyttöikää; Laippapohja voidaan pultata suoraan instrumenttikammioon helpon ja turvallisen asennuksen takaamiseksi.

Vakaa ja kestävä, pitkä käyttöikä

Hitsausprosessi on kypsä, aaltoiluvoima on tasainen, sovitettu korkean tarkkuuden perusrajaan, edestakaisen laajenemisen väsymistaajuus on korkea, kimmoisuus ei heikkene pitkäaikaisissa työolosuhteissa, eikä sitä ole helppo murtaa tai vuotaa kaasua. Se soveltuu teollisuusinstrumenttilaitteisiin, jotka toimivat yhtäjaksoisesti 24 tuntia.

Pääsovellusskenaariot

Tätä täydellistä reunahitsattua aallotettua putkikokoonpanoa käytetään yleisesti sisäisenä tiivistyksen kompensointikomponenttina erilaisille tarkkuusteollisuuden instrumenteille

1. Magneettisen läpän tasomittarin ja kelluntatason anturin sisäiset elastiset tiivistysosat;

2. Painelähettimien ja pienoispaineantureiden ytimen eristyspalkeet;

3. Tyhjiöventtiilien ja mikrohydraulisten ohjausventtiilien laajennusosien tiivistys;

4. Elintarvikkeiden ja lääkkeiden testauslaitteet, laboratorion tarkkuusnestelaitteet;

5. Pienimuotoiset kemikaalien ja vedenkäsittelyn online-valvontalaitteet.

Sopeutua keski- ja matalapaineisiin, lievästi syövyttäviä väliaineita sisältäviin ympäristöihin; Ei sovellu äärimmäisiin korroosio-olosuhteisiin, kuten väkevään fluorivetyhappoon ja voimakkaisiin hapettaviin happoihin.
